借助CloudflareTunnel实现内网穿透

需求描述

海外VPS
域名最好是拥有主域名
CF（cloudflare）账号订阅了Teams Free Base免费套餐
Tabby 开源Shell终端
SwitchHosts 开源本地Hosts切换工具
CloudflareSpeedTest 开源cloudflare IP优选工具

直接用域名绑定VPS主机IP并访问端口，长期来看，不仅有端口暴露风险，而且还需要忍受线路丢包、延迟波动所带来的命令行输入漂移等问题。

最好能够长期在不对外暴露端口并隐藏VPS主机IP的情况下，能够实现公网或者本地对VPS主机的访问。

VPS主机IP被封禁的情况下，依然能够使用本地Shell终端进行访问。

不依赖特定云厂商环境，能够在多个云厂商之间进行服务发布切换。

操作配置

1. 注册一个CF账号并订阅免费套餐

点击访问cloudflare dashboard进行账号注册。

点击左侧导航栏中的Zero Trust，设置团队名称，不知道怎么填，也可以截取注册邮箱的名称并输入。

付费计划选择第一个0元每月的套餐进行绑定即可。

支付方式选择PayPal，PayPal应该很容易注册，也能够绑定储蓄卡和借记卡。这个0元套餐也绑定几年了，目前还没有变卦。

2. 创建Cloudflare Tunnels

在套餐绑定成功后，在点击进入Zero Trust，然后再点击左侧导航栏中的Networks > Connectors（网络 > 连接器），进入后点击Create a tunnel（创建一个隧道）。创建隧道界面如下：

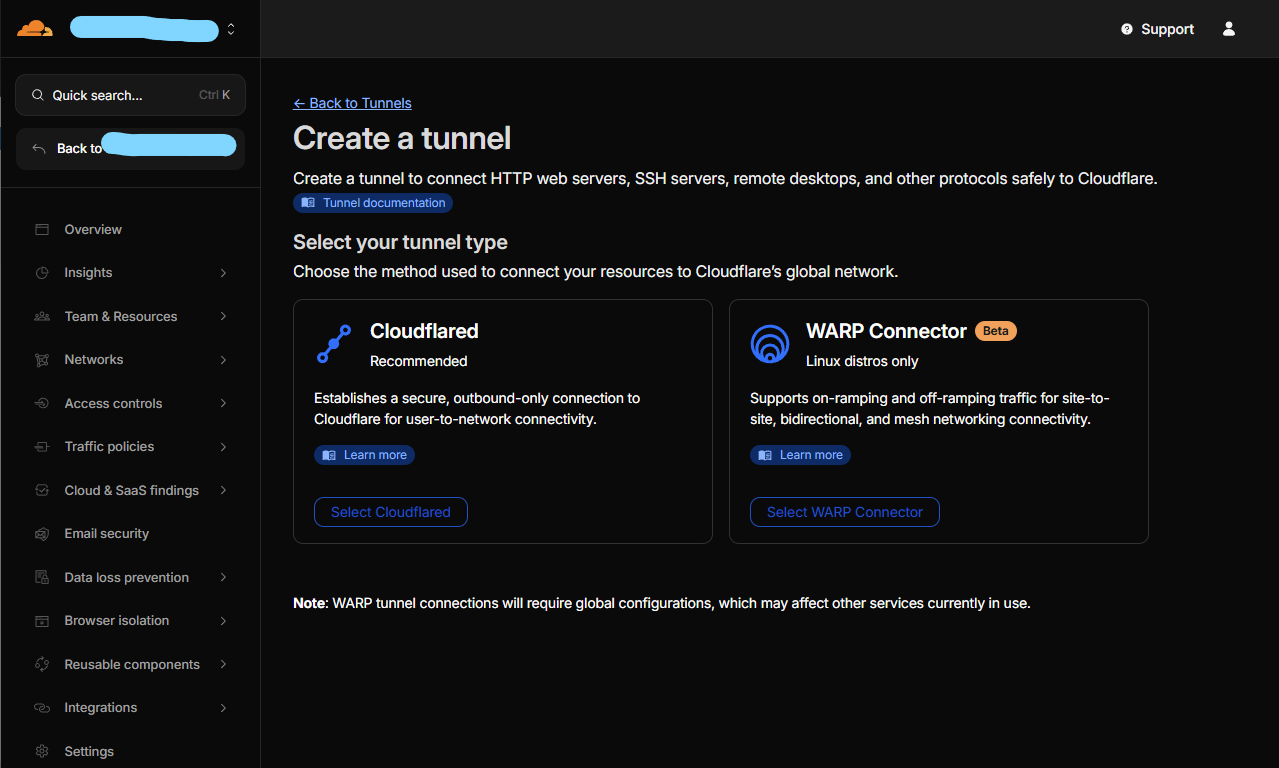

创建隧道界面

进入页面后，选择点击Select Cloudflared,输入隧道名称，比如vps-tunnel，然后点击Save tunnel进行保存创建。隧道命名界面如下：

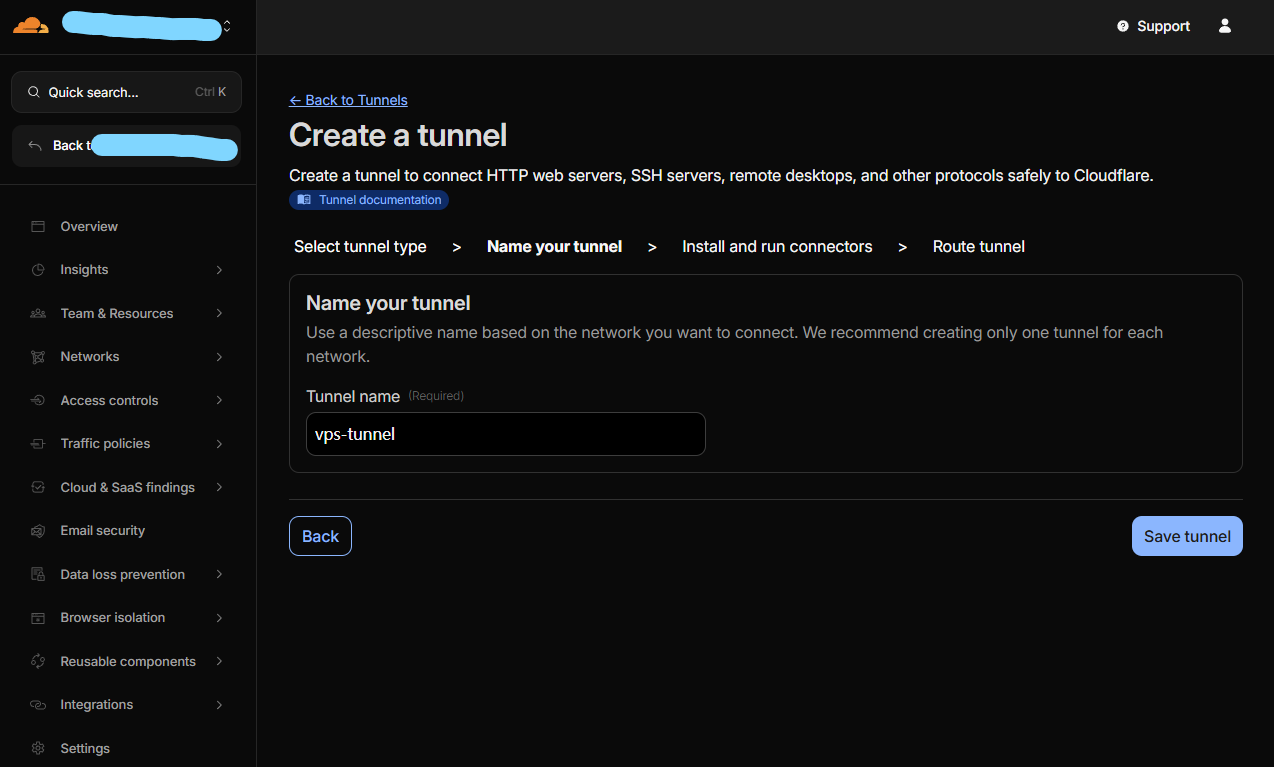

隧道命名界面

目前CF tunnel支持多个平台的终端安装，为方便环境切换，现在选择Docker平台，安装命令可以复制出来并进行修改：

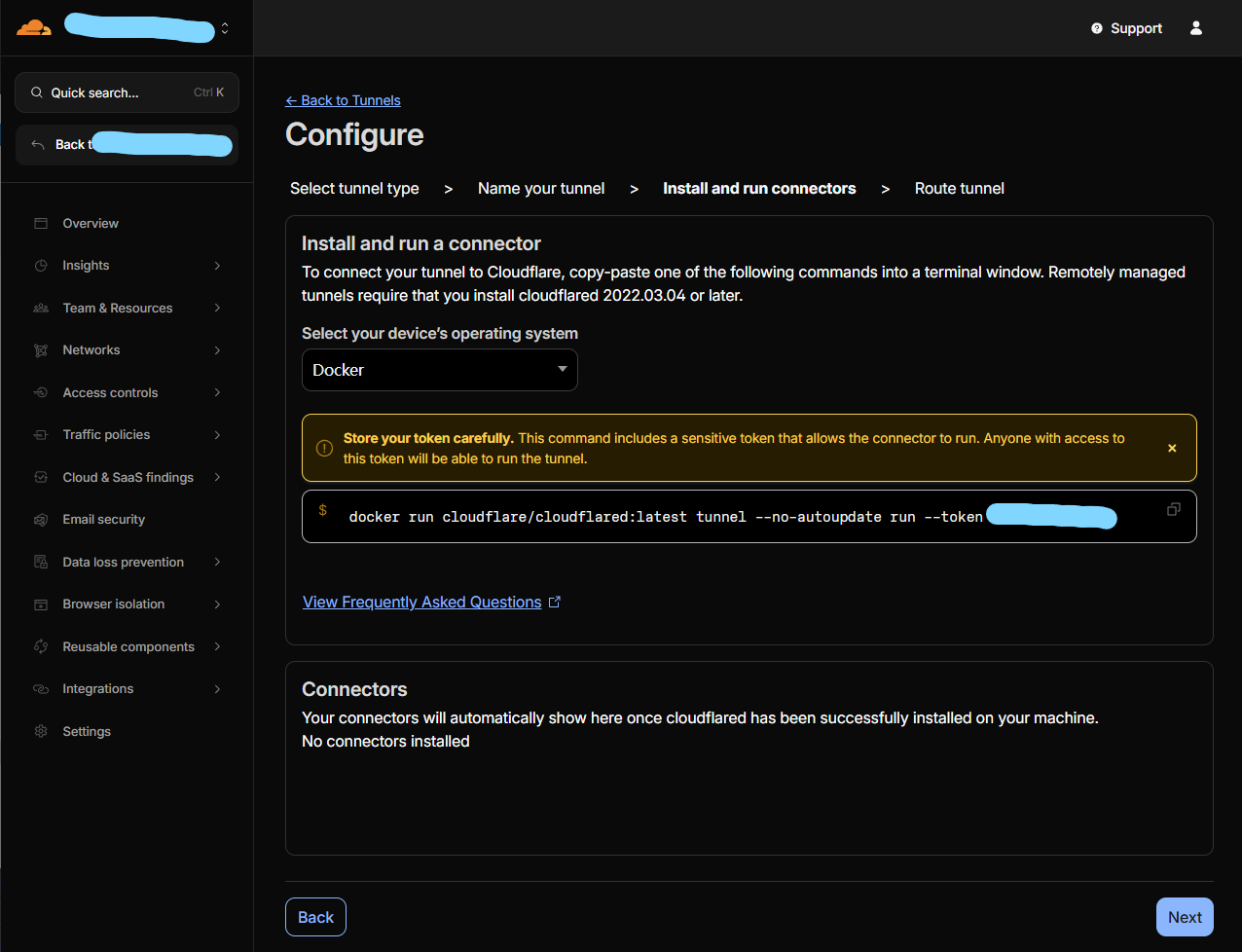

隧道连接界面

sudo docker run -d \
--name vps-tunnel \
--network bridge \
--restart always \
cloudflare/cloudflared:latest tunnel \
--no-autoupdate run \
--token $yourtoken

将$yourtoken替换成刚才在页面中安装命令中的token字符串，docker的network选择的是bridge，使用的默认网段为172.17.0.0，宿主机在此网段的IP为172.17.0.1。当然也可以将network指定为host，此时与宿主机共用端口范围，如果端口被docker占用了，宿主机就不能再占用该端口了。因为采用了host，将端口开在宿主机上，少了一层网络转换，可以提供更好的网络连接和传输性能表现。

3. 在VPS主机上安装cloudflared终端

先按照常规方式SSH登录VPS主机，推荐使用云厂商提供的web shell在线登录，或者也可以通过本地直连VPS主机IP进行登录，后者的话，需要临时忍受网络丢包和延迟波动带来的命令输入漂移等问题。如果IP被封禁，或者只有IPv6地址，但是本地访问不了IPv6地址，那就只能选择前者了。

登录VPS主机后，先要安装docker运行环境，执行如下命令进行安装：

sudo apt update && sudo apt upgrade -y

curl -fsSL https://get.docker.com -o get-docker.sh

sudo sh get-docker.sh

等待docker安装好后，输入以下命令查看docker是否安装成功：

1 2	`sudo docker --version sudo systemctl status docker`

将从cloudflare dashboard上复制并修改后的docker隧道建立命令在VPS主机上执行。如果在cloudflare dashboard显示如下信息，则CF tunnel连接成功。

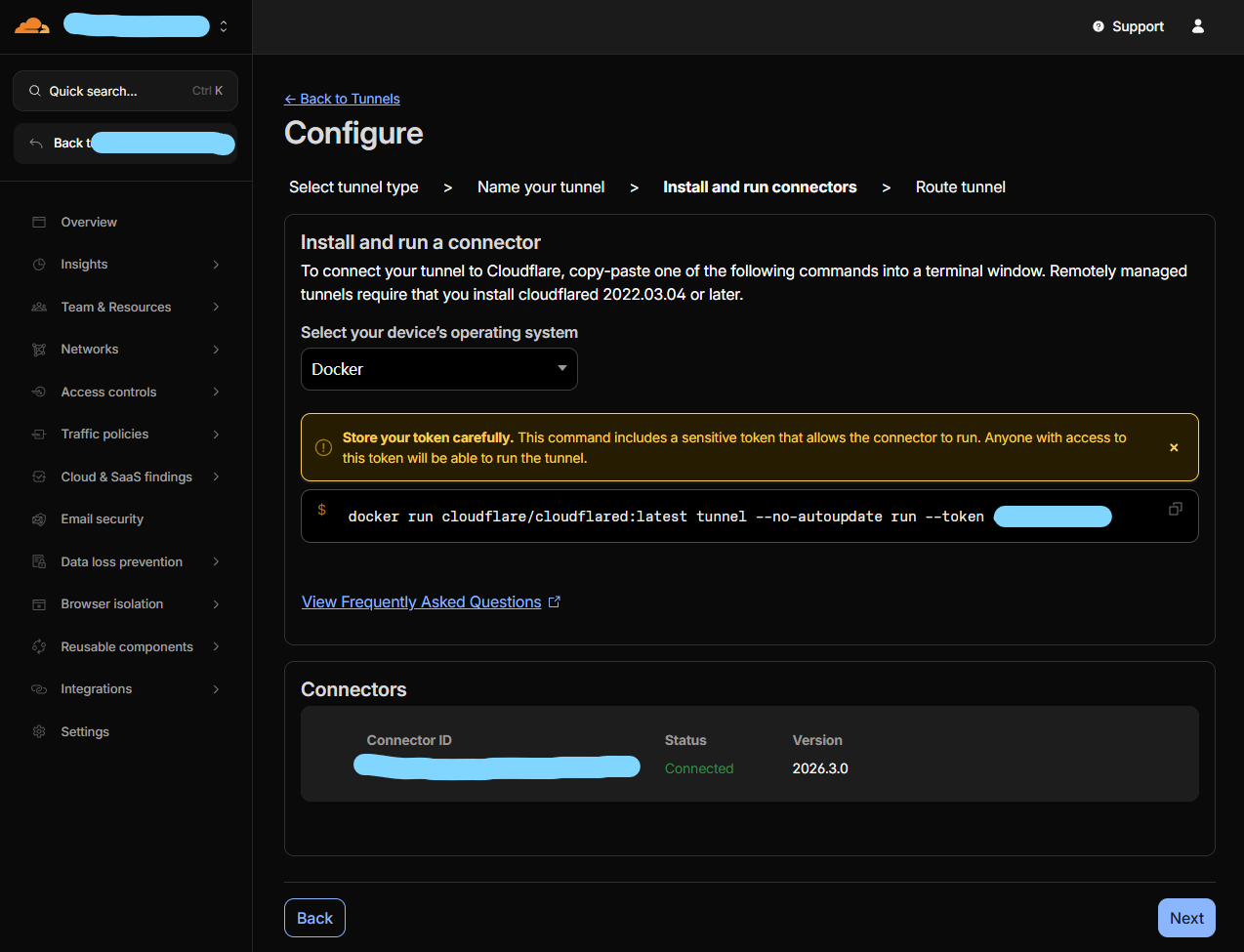

CF tunnel隧道连接成功

成功后，点击Next进行下一步操作。如果没来得及在VPS主机上连接隧道，也可以点击Next，此页面命令信息是可以重复查看的。

4. 发布应用路由

当隧道连接成功后，接下来就是发布应用，目前可以支持的协议类型有：

HTTP
HTTPS
UNIX
TCP
SSH
RDP
UNIX+TLS
SMB
HTTP_STATUS
BASTION

在发布应用页面中，如果Domain主域名无法选择，可以去CF上买了一个域名。如果有其他厂商提供的域名，也可以让CF进行托管。
如果主域名没有绑定其他服务，则Subdomain可以为空，但推荐还是自定义一个子域名，比如输入vps-tunnel。

目前准备发布SSH协议的应用，Path可以不用填写，保持默认即可。Service信息栏进行如下配置：

Type：SSH
URL ：172.17.0.1:22

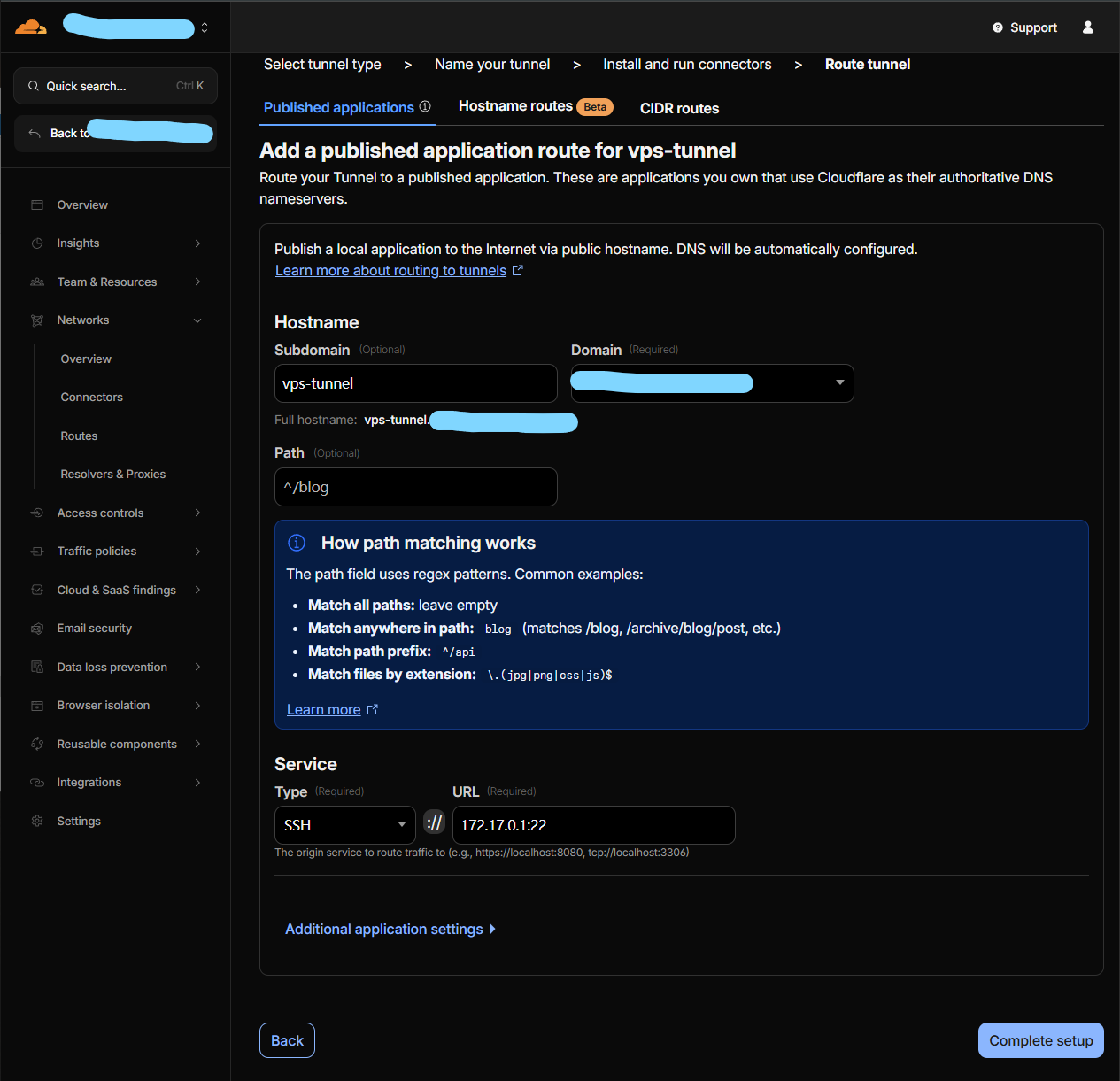

应用发布设置界面

本次发布的应用是为了SSH登录，协议类型选择SSH，目前docker部署的cloudfalred终端是使用了bridge网络，而宿主机在该网络的IP是172.17.0.1，同时宿主机的SSH端口默认是22，如果不是默认的，特别是后续修改了SSH端口，URL中的端口需要改成对应的端口。

如果cloudfalred终端是采用了host网络，Service信息栏进行如下配置：

Type：SSH
URL ：localhost:22

点击Complete setup进行发布。发布成功后的效果如下：

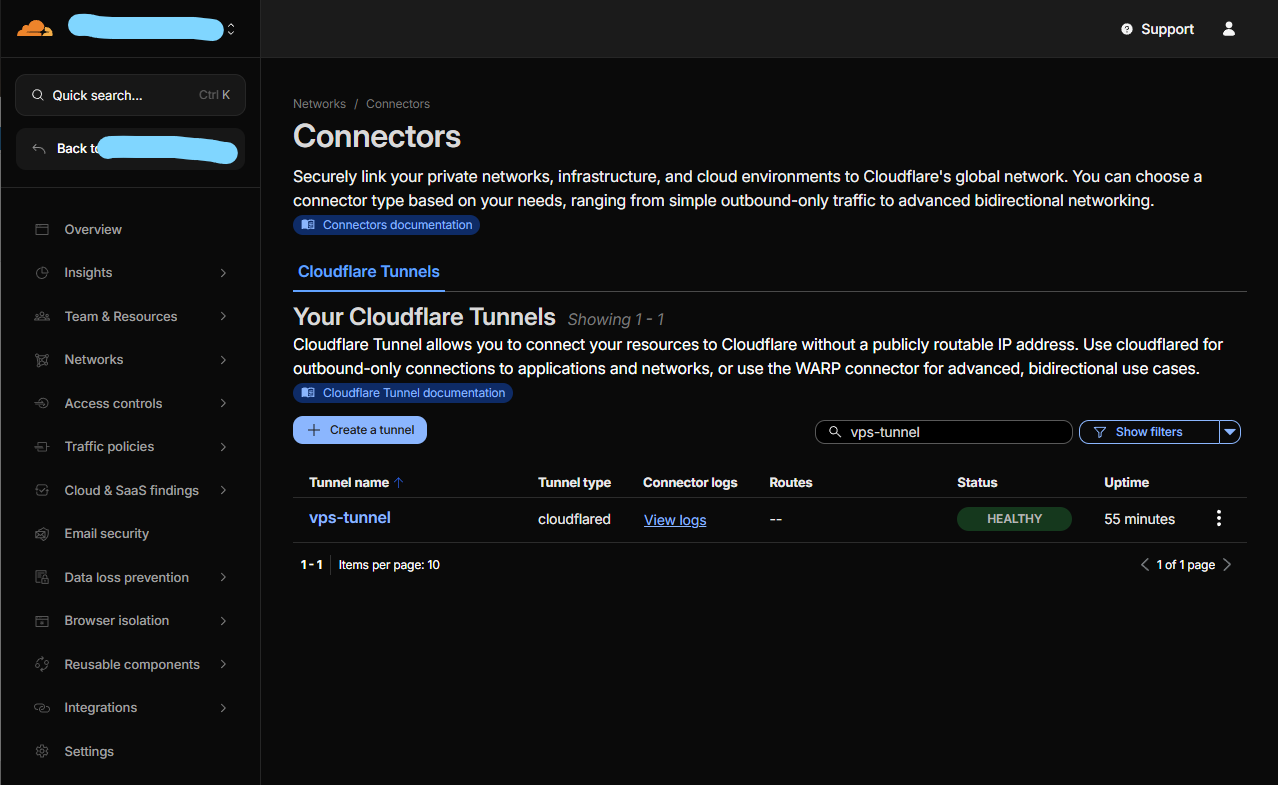

应用发布成功界面

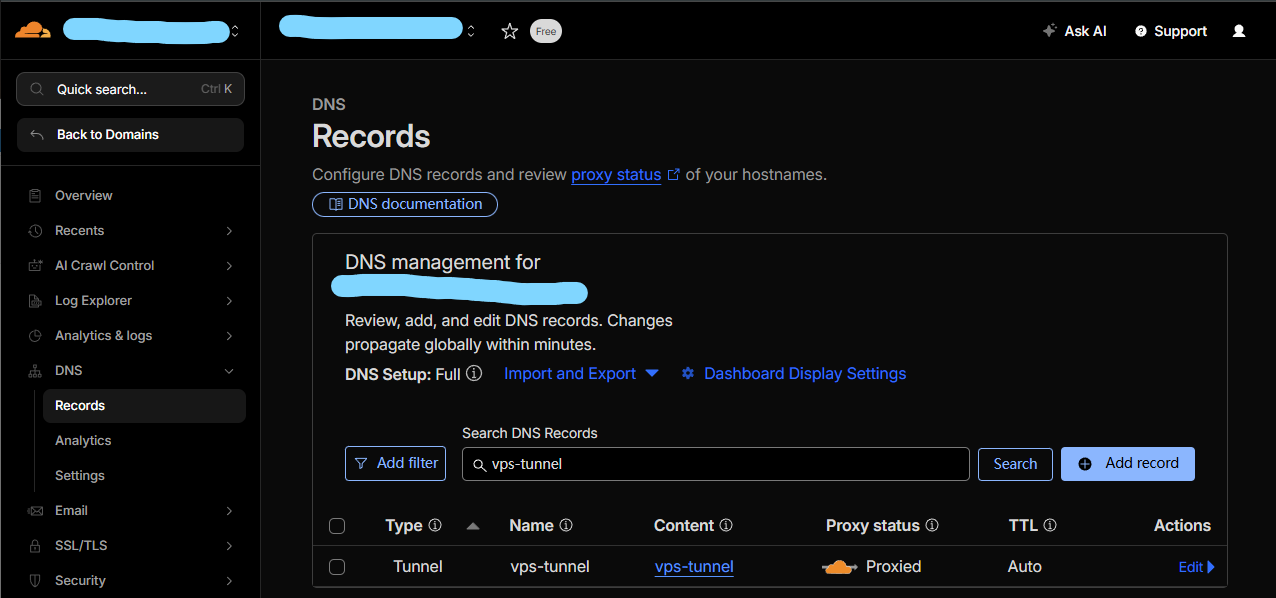

域名代理成功界面

5. 使ProxyCommand登录VPS主机

打开Tabby Shell终端，点击配置中Profiles & connections，选择New profile和SSH connection来创建一个SSH登录配置。配置如下：

Name：vps-tunnel
Connection：Proxy command
Proxy command：$CloudflaredPath access ssh --hostname $Domain
Usename：VPS主机可登录的用户名

Authentication method可按需选择，如果是密码口令登录，选择Password，如果是SSH密钥登录，则选择Key。

$CloudflaredPath是cloudfalred终端程序的路径，示例路径为D:\\cloudflared.exe如果没有，可点击Windows版进行下载，下载好后，建议将文件重命名为cloudflared.exe

$Domain就是之前的子域名和主域名的组合Subdomain.Domain，也可在vps-tunnel隧道中的Published application routes页面中查询。

保存好后，就可以选择该SSH配置进行登录了。需要注意的是，登录的时候会打开一个cloudflared.exe应用程序窗口，如果手动关闭，会导致SSH会话结束，如果是同一域名开启多个SSH会话，则该窗口只有一个。除此之外，同一路径下cloudflared.exe只能供一个域名使用，如果有多个域名，建议将cloudfalred终端程序分发到多个目录，或者在同一目录下，复制多个命名不同的cloudfalred终端程序。

6. 将VPS主机服务端口映射到本地

在CF tunnel中嵌套SSH tunnel将VPS主机端口映射到本地，可将VPS服务只暴露给本地，这可用于服务器环境运行测试，等测试好后，再通过云厂商提供的平台防火墙将端口对外开放出去。

以docker部署nginx为例，将nginx容器80端口映射到宿主机的8080端口，现在通过CF tunnel和SSH tunnel将宿主机的8080端口映射到本地的8080端口上，在本地浏览器上访问http://localhost:8080，即可访问nginx上的网页。在本地使用powershell执行如下命令：

ssh -f -N \
-i "$PrivateKeyPath" \
-o "ProxyCommand=$CloudflaredPath access ssh --hostname $Domain" \
-L 8080:127.0.0.1:8080 $Username@$Domain

-f：让 SSH 客户端在后台运行
-N：只建立连接，不执行远程命令
-i：指定SSH私钥文件路径

$PrivateKeyPath是SSH的私钥文件路径，示例路径为$HOME\.ssh\id_rsa，使用$HOME是为了避免中文路径乱码。

$CloudflaredPath是cloudfalred终端程序的路径，示例路径为D:\\cloudflared.exe

$Domain是Published application routes页面中的应用发布域名

Username是VPS宿主机上可登录的用户名

输入命令运行后，在浏览器上访问http://localhost:8080即可访问VPS上的nginx网页。

需要注意的是，powershell执行命令后不要关闭，如果手动关闭，则无法成功建立SSH隧道映射。

故障排查

1. Docker中的cloudflared无法和宿主机通信

这个一般是防火墙拦截了来自docker网络中的请求，只要允许访问即可。

通用方式

1 2	`# 允许来自 docker0 网卡的所有流量进入 sudo iptables -I INPUT -i docker0 -j ACCEPT`

Ubuntu/Debian

# 允许来自 docker0 网卡的所有流量进入
sudo ufw allow in on docker0
# 重新加载配置生效
sudo ufw reload

RHEL/CentOS/Fedora/Rocky

# 将 docker0 接口添加到信任区域（允许该网卡的所有入站流量）
sudo firewall-cmd --permanent --zone=trusted --add-interface=docker0
# 重新加载配置生效
sudo firewall-cmd --reload

Arch Linux/OpenSUSE

编辑/etc/nftables.conf，在input链中添加：

1	`sudo vim /etc/nftables.conf`

table inet filter {
    chain input {
        iifname "docker0" accept
    }
}

然后运行如下代码进行加载：

1	`sudo nft -f /etc/nftables.conf`

2. Cloudflare给域名分配的IP延迟太高

cloudflare对于内地常常分配欧美IP进行响应，导致高延迟易丢包，解决办法就是在本地Hosts中把域名指向cloudflare优选后的IP，一般是日本节点的IP，延迟大概在80ms-90ms之间，虽然延迟依然不低，但是胜在稳定。如果是部署在美西的VPS，传输路径如下：

美西VPS数据中心 -> 美西CF数据中心 -> 日本CF数据中心 -> 本地
本地 -> 日本CF数据中心 -> 美西CF数据中心 -> 美西VPS数据中心

使用CloudflareSpeedTest进行IP优选，优选开始前，最好将网络代理或者加速器关闭，避免影响IP优选质量。以下是优选好的IP：

162.159.38.82
172.64.229.181
162.159.44.167
162.159.39.25

以管理员的身份打开SwitchHosts，添加一个新的Hosts配置，命名为vps-tunnel，添加如下记录：

1	`$IP $Domain`

$IP为通过优选工具得到的CF边缘节点IP
$Domain是Published application routes页面中的应用发布域名

编辑好后，点击配置名称旁边的开关，如果是绿色就代表操作成功。SwitchHosts只是在原有系统Hosts基础上添加记录，如果有相同记录，以新加入的为主，即使SwitchHosts退出或者系统重启依然生效。需要注意的是，如果命令行ping域名没有变化，建议重启命令行后再进行操作。

3. Powershell因私钥权限而无法建立SSH隧道

ssh -f -N \
-i "$PrivateKeyPath" \
-o "ProxyCommand=$CloudflaredPath access ssh --hostname $Domain" \
-L 8080:127.0.0.1:8080 $Username@$Domain

执行上述命令后如果出现下述提示：

It is required that your private key files are NOT accessible by others.

则表示你的SSH私钥文件的权限不满足powershell的安全设置，可通过修改密钥文件权限或者更换密钥路径来解决。

修改密钥文件权限

# 重置并禁用权限继承
icacls "$PrivateKeyPath" /inheritance:r

# 只给当前登录用户授权
icacls "$PrivateKeyPath" /grant:r "${env:USERNAME}:F"

# 检查权限
icacls "$PrivateKeyPath"

需要注意$PrivateKeyPath的格式，示例为D:\id_rsa
