SSH隧道原理及其使用方法

SSH 隧道（SSH Tunnel）原理

A Secure Shell (SSH) tunnel consists of an encrypted tunnel created through an SSH protocol connection. Users may set up SSH tunnels to transfer unencrypted traffic over a network through an encrypted channel. It is a software-based approach to network security and the result is transparent encryption.

SSH 隧道（SSH Tunneling），又称为 SSH 端口转发（SSH Port Forwarding），是一种利用SSH协议为其他协议或网络链接加密的方法。通过SSH隧道，用户可以安全地传输未加密的网络流量，通过远程服务器转发到目标目的地，保证了数据传输的私密性和安全性。

SSH 隧道并不是真的建立了一条物理线路，而是在应用层重新包装了数据包。简单来说，它就像是在原本互不相通或不安全的两个点之间，拉了一根加密的“隐形管道”。你把原本要发送的数据包塞进这个管道，数据包在传输过程中会被 SSH 协议严密包裹并加密，等到了管道另一头再由 SSH 拆包发送给最终目标。

1. 协议封装（Protocol Encapsulation）

原始数据：假设你通过隧道访问数据库，原始包是 TCP [Target_IP:3306]。
隧道封装：SSH 客户端拦截该 TCP 流，提取其 Payload（负载），然后将其作为 SSH 报文的数据部分。
外层包裹：这个数据部分会被加上 SSH 的加密头、序列号和 MAC 校验码。
最终传输：最终在互联网上传输的包，其目标 IP 是 SSH 服务器，端口是 22。对于中间的路由器和防火墙来说，它们只能看到合法的 SSH 加密流量，完全不知道里面“藏”着数据库请求。

2. 频道多路复用（Channels）

一个 SSH 连接（Connection）内部可以并行跑很多个隧道，这得益于 Channel 机制。

在一个物理的 TCP 连接（SSH 会话）中，SSH 协议可以创建多个逻辑上的 Channel。
每个 -L 或 -R 转发请求都会开启一个独立的 Channel。
SSH 协议栈负责将不同 Channel 的流量进行编号和解复用，确保发往本地 8080 端口的数据不会错乱到其他端口去。

3. SSH 隧道转发模式（Port Forwarding）

SSH 隧道转发（SSH Port Forwarding）主要有以下三个方式，它们通过在加密的 SSH 连接中建立数据通道，实现网络请求的跨网络传输。

3.1 本地转发

将发送到本地机器特定端口的请求，通过 SSH 隧道转发到远程目标主机的指定端口。请求由本地发起，SSH 客户端充当“中转站”。具体命令如下：

1	`ssh -f -N -L $LocalIP:$LocalPort:$TargetIP:$TargetPort $Username@$SSHServer`

-f：让 SSH 客户端在后台运行，即使命令行关闭也能保持 SSH 隧道建立
-N：只建立连接，不执行远程命令
-L：以本地转发模式建立 SSH 隧道
$LocalIP：本地 IP，可以是127.0.0.1，也可以是 DHCP 分配的 IP，区别在于前者只供本机访问，后者可供局域网内其他设备访问。也可以为空，为空时，除了代表允许任何设备都可以访问到这个端口，还可以支持 IPv6 访问。
$LocalPort：本地用于接收请求的端口，要求端口号之前不能被占用，建议选择1024以上且未被占用的端口。
$TargetIP：可以是 SSH 服务器的 IP，也可以是局域网内能与 SSH 服务器相通的其他服务器 IP。如果是后者的话，需要开启 SSH 服务器的转发权限，即编辑/etc/ssh/sshd_config，修改AllowTcpForwarding为yes（默认通常开启）
$TargetPort：目标服务器上提供服务的端口
$Username：SSH 服务器上的登录时的用户名
$SSHServer： SSH 服务器 IP

3.2 远程转发

将发送到远程 SSH 服务器特定端口的请求，通过 SSH 隧道转发到本地机器或其可达的其他主机的指定端口。命令在本地执行，但请求由远程发起，通常用于将内网服务临时暴露给外网。具体命令如下：

1	`ssh -f -N -R $RemoteIP:$RemotePort:$TargetIP:$TargetPort $Username@$SSHServer`

-f：让 SSH 客户端在后台运行，即使命令行关闭也能保持 SSH 隧道建立
-N：只建立连接，不执行远程命令
-R：以远程转发模式建立 SSH 隧道
$RemoteIP：SSH 服务器 IP，可填本地回环地址或者SSH 服务器的局域网地址，区别在于前者只转发 SSH 服务器本地访问请求，后者可转发局域网内其他设备访问请求，但需要开启 SSH 服务器的网关端口，即编辑/etc/ssh/sshd_config，修改GatewayPorts为yes（默认通常关闭）。也可以为空，为空时，可转发该端口的所有访问请求。
$RemotePort：SSH 服务器用于转发请求的端口，要求端口号之前不能被占用，建议选择1024以上且未被占用的端口。
$TargetIP：本机 IP，可填本地回环地址或者本机的局域网地址，区别在于前者只供本机访问，后者可供本机局域网内其他设备访问。
$TargetPort：本机上的端口，要求端口号之前不能被占用，建议选择1024以上且未被占用的端口。
$Username：SSH 服务器上的登录时的用户名
$SSHServer： SSH 服务器 IP

3.3 动态转发

在本地机器上建立一个 SOCKS 代理服务器。它不会绑定固定的目标端口，而是根据应用请求动态决定去向。

1	`ssh -f -N -D $LocalIP:$LocalPort 用户名@SSH服务器`

-f：让 SSH 客户端在后台运行，即使命令行关闭也能保持 SSH 隧道建立
-N：只建立连接，不执行远程命令
-D：以本地转发模式建立 SSH 隧道
$LocalIP：本地 IP，可以是127.0.0.1，也可以是 DHCP 分配的 IP，区别在于前者只供本机访问，后者可供局域网内其他设备访问。也可以为空，为空时，除了代表允许任何设备都可以访问到这个端口，还可以支持 IPv6 访问。
$LocalPort：本地用于接收请求的端口，要求端口号之前不能被占用，建议选择1024以上且未被占用的端口。
$Username：SSH 服务器上的登录时的用户名
$SSHServer： SSH 服务器 IP

3.4 转发模式对比

转发方式	核心参数	流量方向	主要用途
本地转发	`-L`	本地 -> 远程	访问远程内网资源
远程转发	`-R`	远程 -> 本地	内网穿透/反向代理
动态转发	`-D`	本地 -> 动态目标	SOCKS5 代理/加密上网

SSH隧道适用场景

1. 访问远程内网资源

本地 PC（Local PC）
SSH 服务器（SSH Server）
MySQL 服务器（MySQL Server）

通过 SSH 隧道本地转发模式将远程 MySQL 服务器的3306端口映射本地的3306端口。

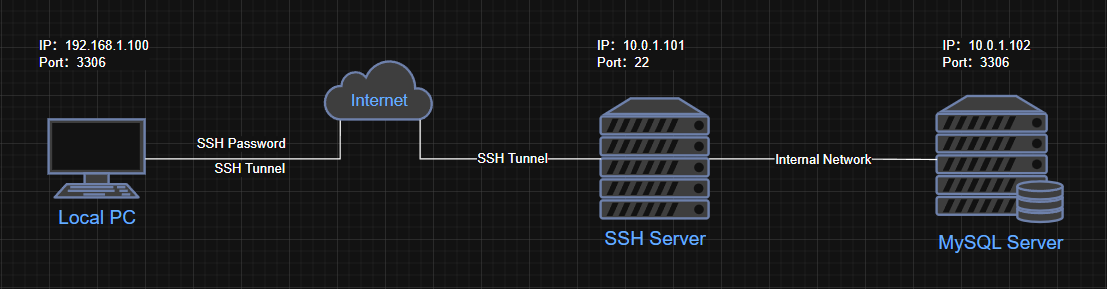

本地转发模式场景密码登录

1	`ssh -N -L 3306:10.0.1.102:3306 -p 22 [email protected]`

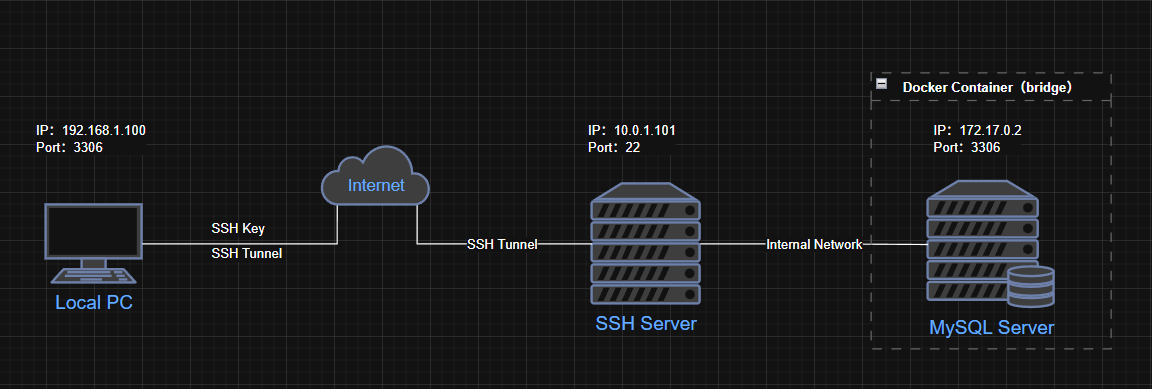

本地转发模式场景密钥登录

1	`ssh -N -L -i "$PrivateKeyPath" 3306:172.17.0.2:3306 -p 22 [email protected]`

$PrivateKeyPath：是 SSH 的私钥文件路径，示例路径为$HOME\.ssh\id_rsa，使用$HOME是为了避免中文路径乱码。

2. 内网穿透/反向代理

家用 PC（Home PC）
家用监控（Home Camera）
公司 Laptop（Company Laptop）
SSH 服务器（SSH Server）

在家用 PC上通过 SSH 隧道远程转发模式将本地局域网中的家用监控服务 8080 端口映射给SSH 服务器8080 端口，然后在公司 Laptop上通过 SSH 隧道本地转发模式将SSH 服务器8080 端口映射到本地 8080 端口。

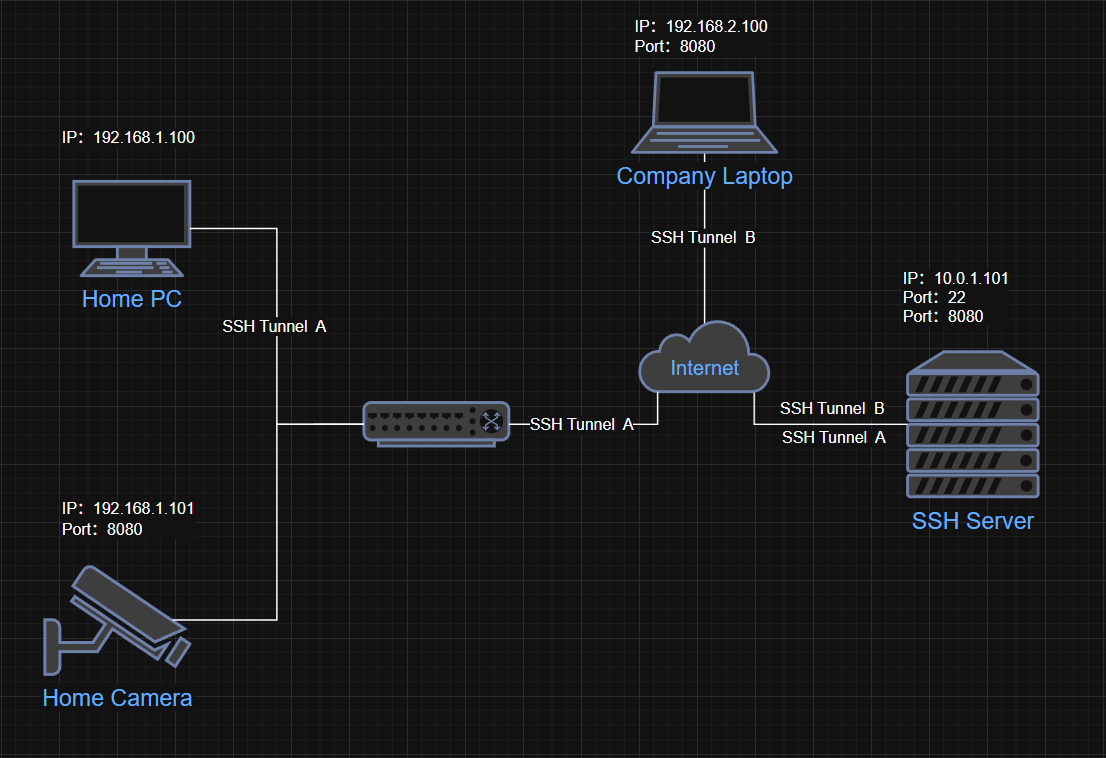

远程转发模式场景密码登录

在Home PC上执行：

1	`ssh -N -R 127.0.0.1:8080:192.168.1.101:8080 -p 22 [email protected]`

在Company Laptop上执行：

1	`ssh -N -L 127.0.0.1:8080:127.0.0.1:8080 -p 22 [email protected]`

执行完后，在Company Laptop上的浏览器输入http://127.0.0.1:8080 即可看到监控。

3. SOCKS5代理/加密上网

本地 PC（Local PC）
SSH 服务器（SSH Server）
MySQL 服务器（MySQL Server）
Web 服务器（Web Server）

通过 SSH 隧道动态转发模式将SSH 服务器变成代理服务器，同时将本地 IP 和端口作为代理入口。这样可以在本地 PC 或者其所在局域网内其他设备配置应用或系统代理，以此来访问SSH 服务器所在局域网中MySQL 服务器和Web 服务器。

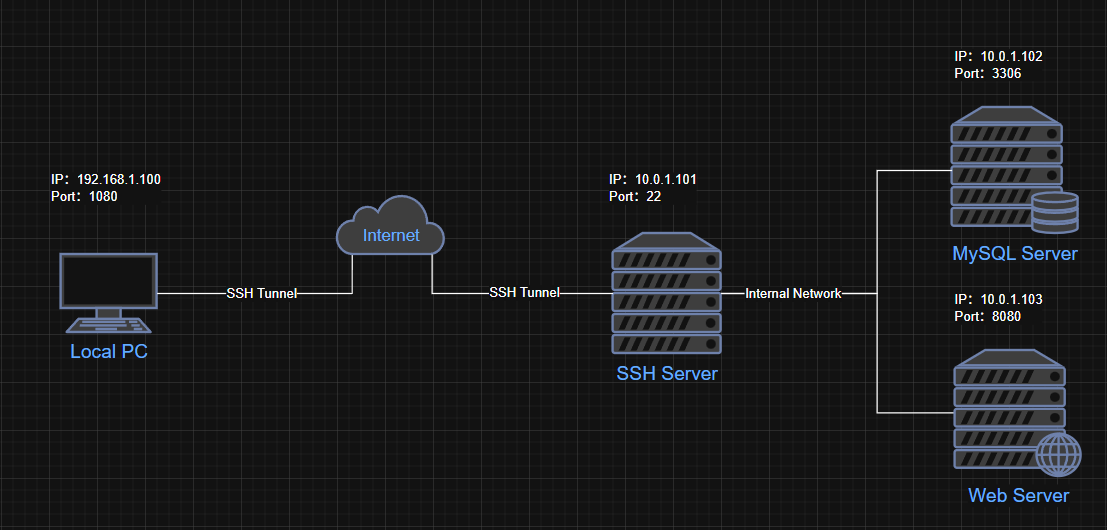

动态转发模式场景密码登录

在本地 PC上执行：

1	`ssh -N -D 192.168.1.100:1080 -p 22 [email protected]`

在本地 PC或者局域网内其他设备的浏览器上配置代理：

IP：192.168.1.100
Port：1080

在浏览器上输入http://10.0.1.103:8080即可访问Web Server上的网页

Tabby上SSH隧道使用方法

打开Tabby终端，点击右上设置图标 ⚙，然后点击左侧目录中的Profiles & connections，然后选择+ New profile, 填入如下信息：

Name：ssh-tunnel
Host：10.0.1.101
Port：22
Username：root

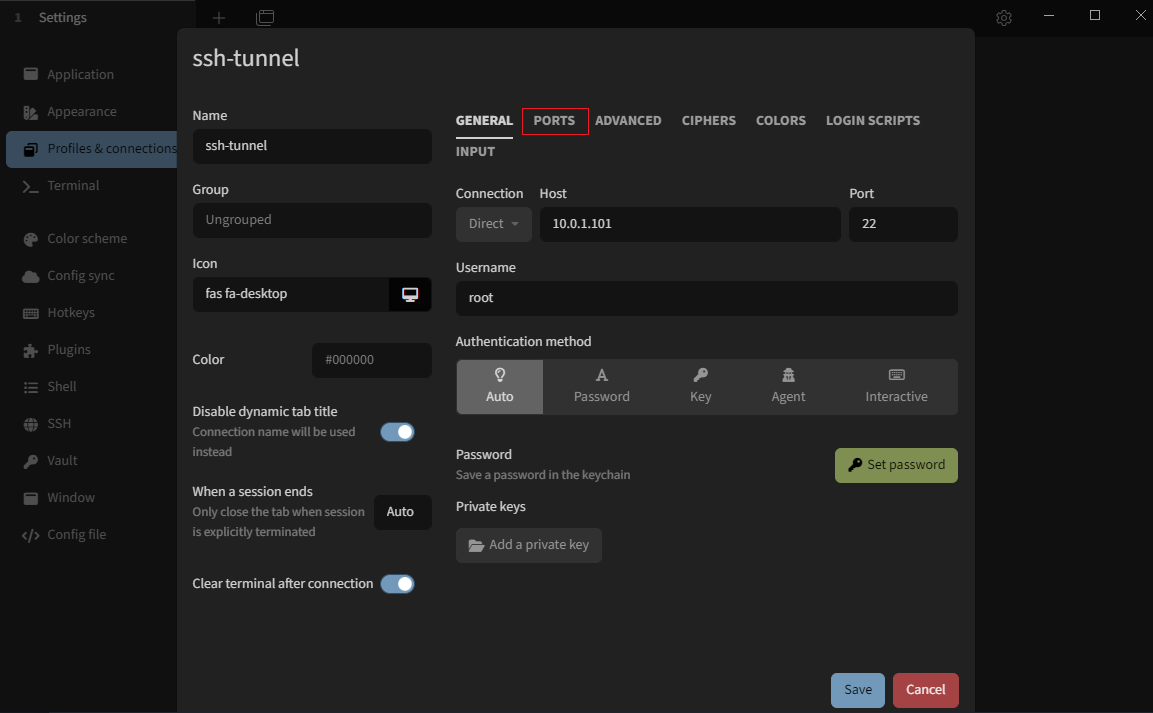

创建SSH会话配置界面

然后点击PORTS，此时可按照Local、Remote、Dynamic这三种类型进行配置，配置好后，可点击Save新建并保存 SSH 会话配置。只要该会话被打开，端口转发配置将自动生效，当与 SSH 服务器会话完全关闭后，端口转发配置也将自动失效。

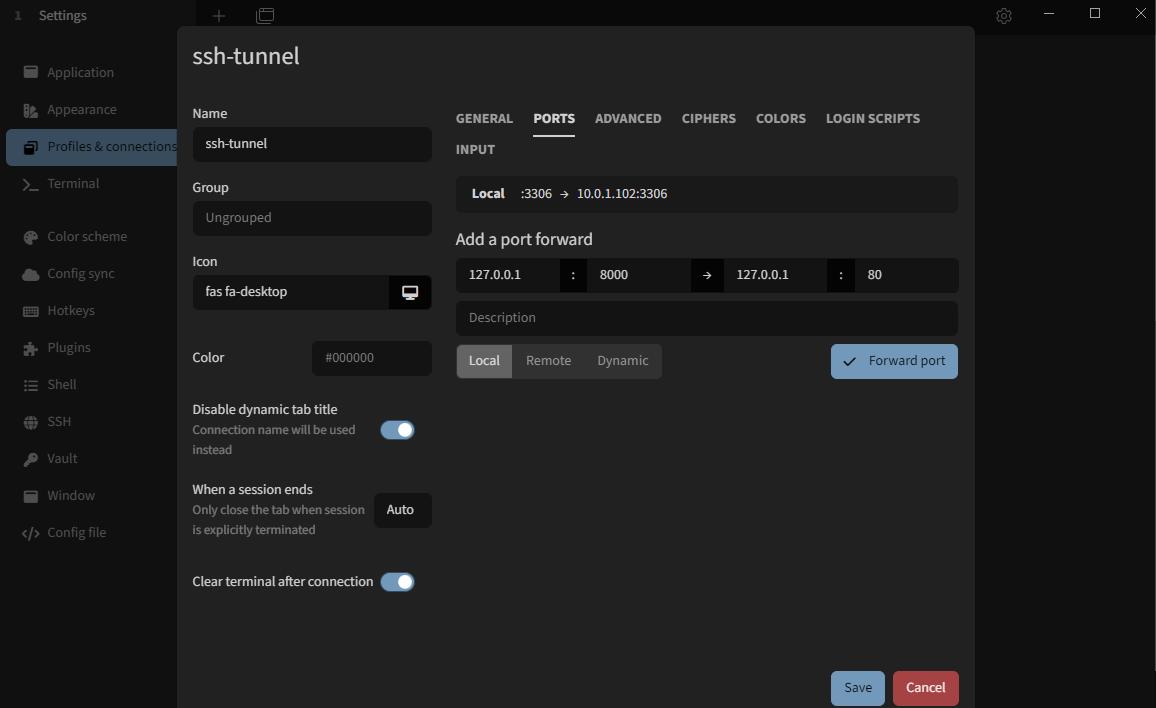

访问远程内网资源

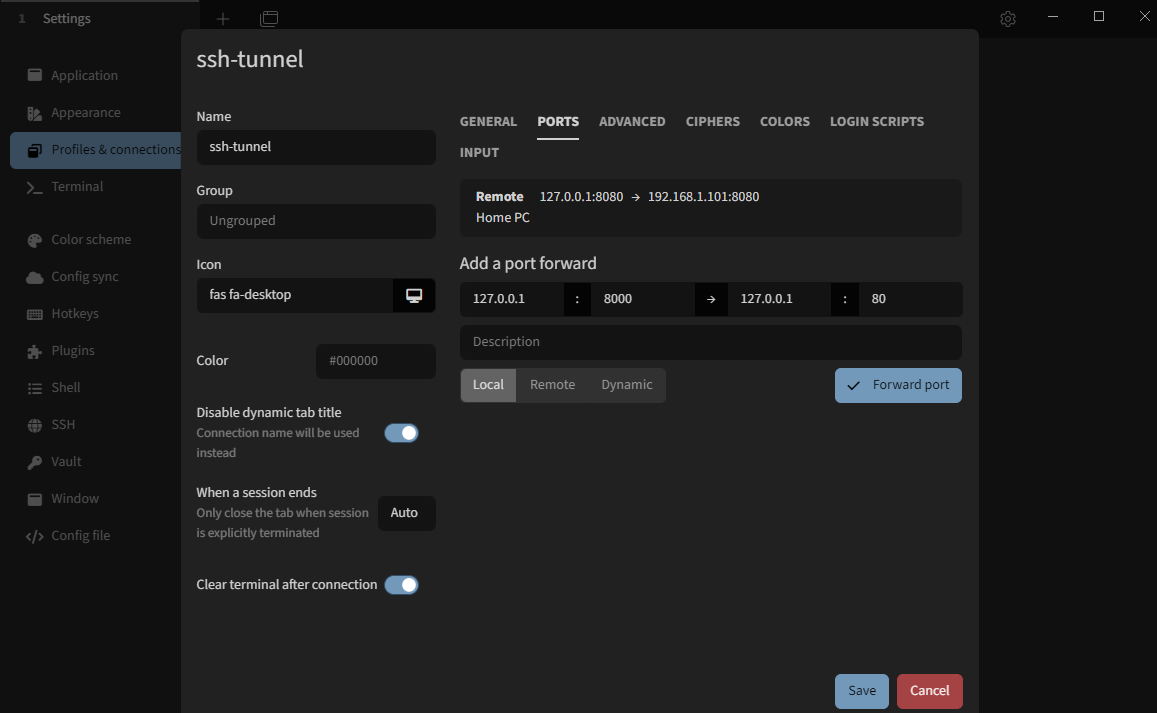

内网穿透/反向代理-Home PC

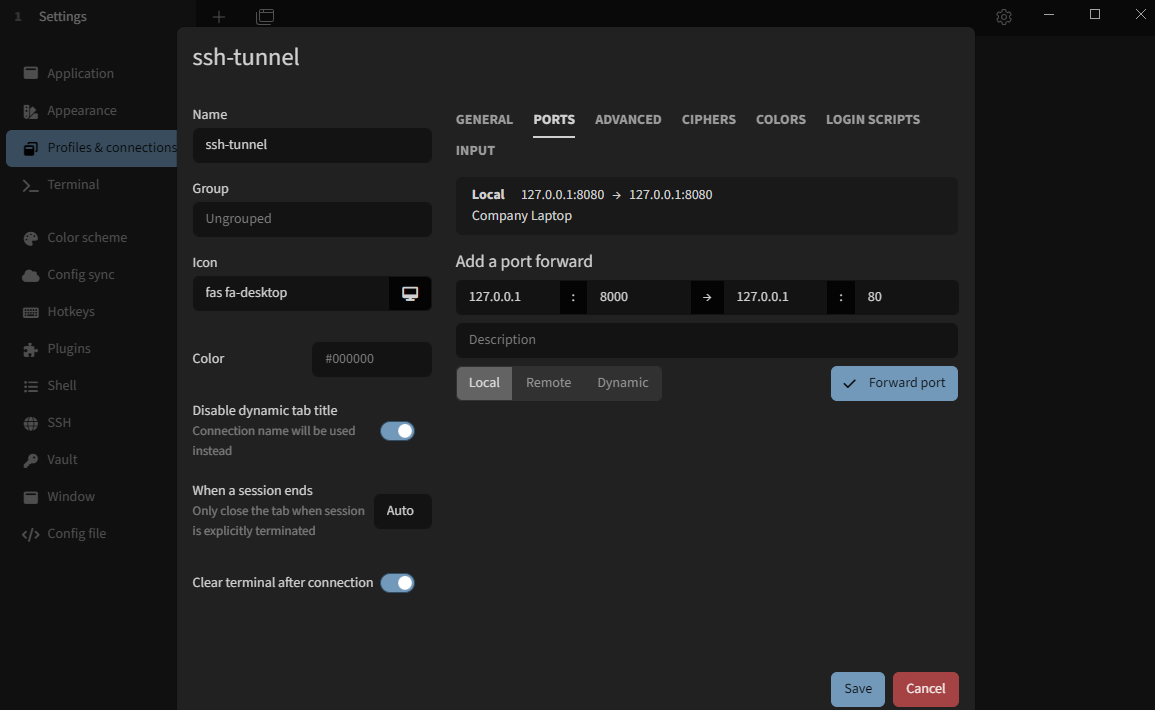

内网穿透/反向代理-Company Laptop
SOCKS5 代理/加密上网

故障排查

1. 后台运行的SSH隧道建立命令如何彻底关闭

使用了-f参数来建立 SSH 隧道，关闭命令行后，端口仍然被占用，该如何彻底关闭 SSH 隧道，释放端口？

在powershell中执行命令找到占用端口的进程 PID，然后将该进程强制杀掉。

1	`netstat -ano \| findstr :$Port`

$Port是被占用的端口，输出结果中的最后一行数字就是PID。

1	`taskkill /F /PID $PID`

$PID就是输出结果中的PID。

2. SSH隧道建立后，为什么无法访问MySQL的3306端口

直连MySQL Server的3306端口可以成功，为什么连接映射到本地的3306端口，却显示连接被拒绝？

这一般是因为 MySQL 的监听配置所限制，当连接映射本地的 3306 端口时，一般使用的IP地址为localhost或者127.0.0.1，需要在MySQL bind-address中查看是否已监听这些地址。同时 MySQL 的权限是绑定用户名+主机名的，而localhost和127.0.0.1并不完全等价，如果你的用户权限只授予了'user'@'localhost'，使用 127.0.0.1连接可能会被拒绝。
